কাটা থেকে দৈর্ঘ্যের শিয়ারিং লাইনের সরবরাহকারী:

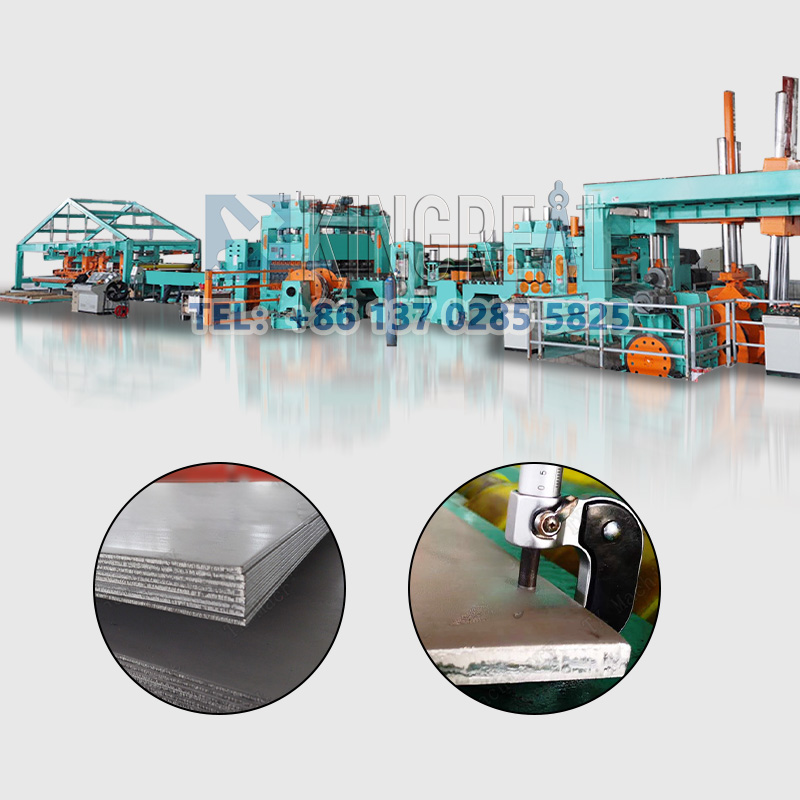

হেভি গেজ কাট টু লেংথ লাইন - 2024 KINGREAL কাট টু লেংথ লাইন, হাই স্পিড কাট টু লেন্থ মেশিন, সিম্পল কাট টু লেন্থ লাইন এবং এই হেভি গেজ কাট টু লেন্থ মেশিন, যা হট রোলড স্টিলের সূক্ষ্ম কাট টু লেংথ দিতে পারে। , ঠান্ডা ঘূর্ণিত ইস্পাত, স্টেইনলেস স্টীল, সিলিকন ইস্পাত এবং একটি সম্পূর্ণ স্বয়ংক্রিয় উত্পাদন প্রক্রিয়ার জন্য স্বয়ংক্রিয় স্ট্যাকিং ডিভাইস সহ অন্যান্য ধাতব কয়েল।

হেভি ডিউটি ​​সিটিএল লাইনে ব্রেকআউট:

এর উচ্চ শক্তি, ভাল দৃঢ়তা, সহজ প্রক্রিয়াকরণ এবং গঠন এবং ভাল জোড়-ক্ষমতার কারণে, পুরু শীট মেটাল কুণ্ডলী বিভিন্ন শিল্প ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়, বিভিন্ন শিল্পের চাহিদা মেটাতে। হেভি গেজ কাট টু লেংথ লাইনের চাহিদা বাড়ছে, যন্ত্রের উচ্চতর প্রয়োজনীয়তার জন্য মোটা শীট মেটাল কয়েলের প্রক্রিয়াকরণ, আনকোয়েলিং সরঞ্জাম সমতলকরণ থেকে শিয়ার এবং স্ট্যাকিং পর্যন্ত। লোড-ভারবহন পরিসরের জন্য প্রয়োজনীয়তা শীট মেটালের অন্যান্য বেধের তুলনায় অনেক বেশি।

KINGREAL হেভি গেজ কাট টু লেংথ লাইন বিশেষভাবে ডিকয়লার, স্ট্রেইটনার, মেজারিং, কাট টু লেংথ মেশিন এবং স্ট্যাকিং দ্বারা 6-20 মিমি পর্যন্ত পুরুত্বের কয়েল প্রক্রিয়া করার জন্য ডিজাইন করা হয়েছে।

প্রযুক্তিগত স্পেসিফিকেশন:

দৈর্ঘ্যের লাইনে কাটার কাজের প্রক্রিয়া:

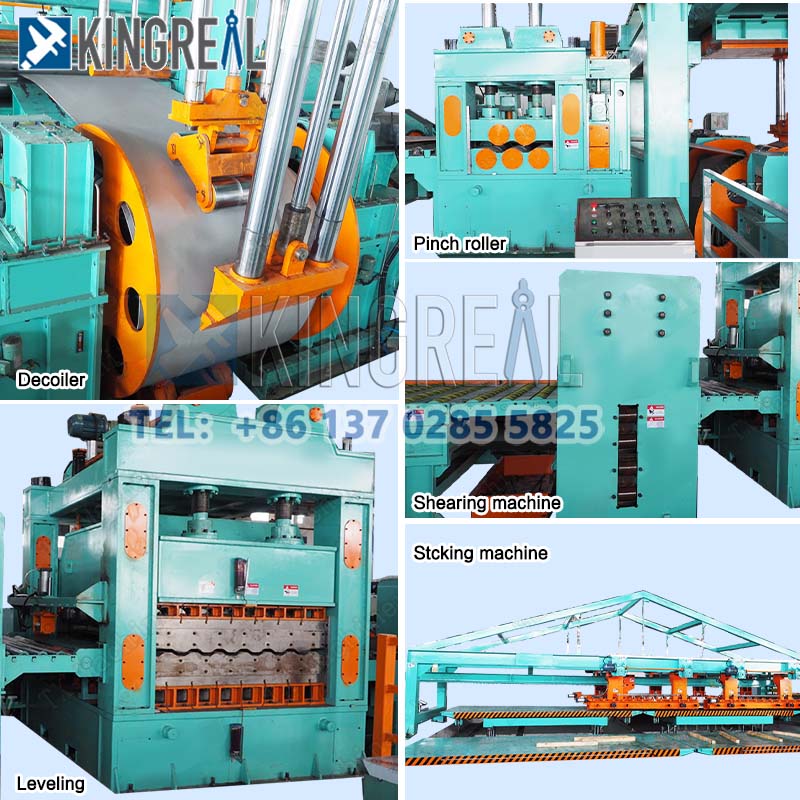

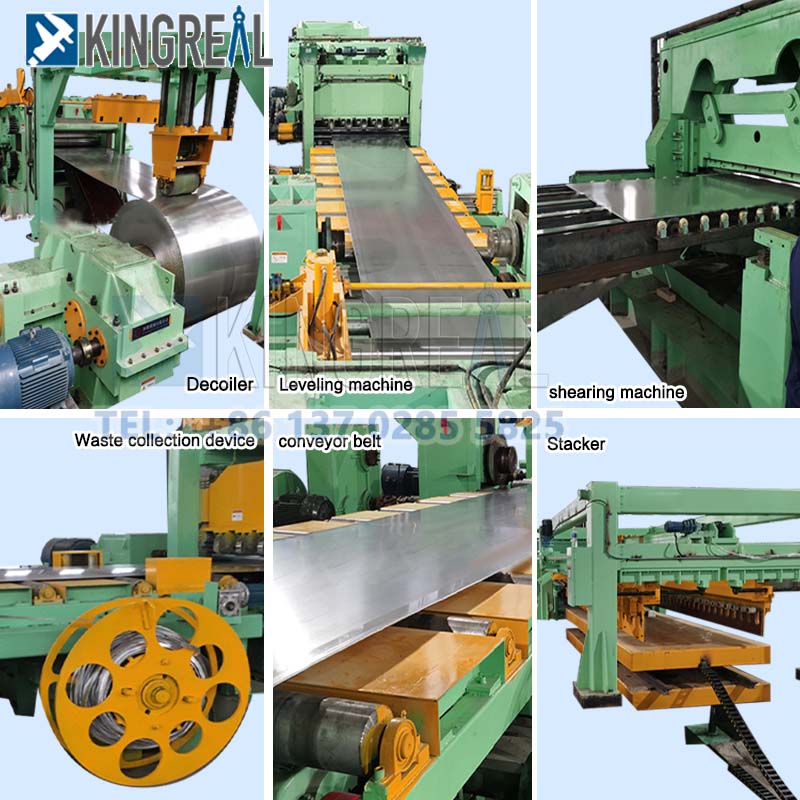

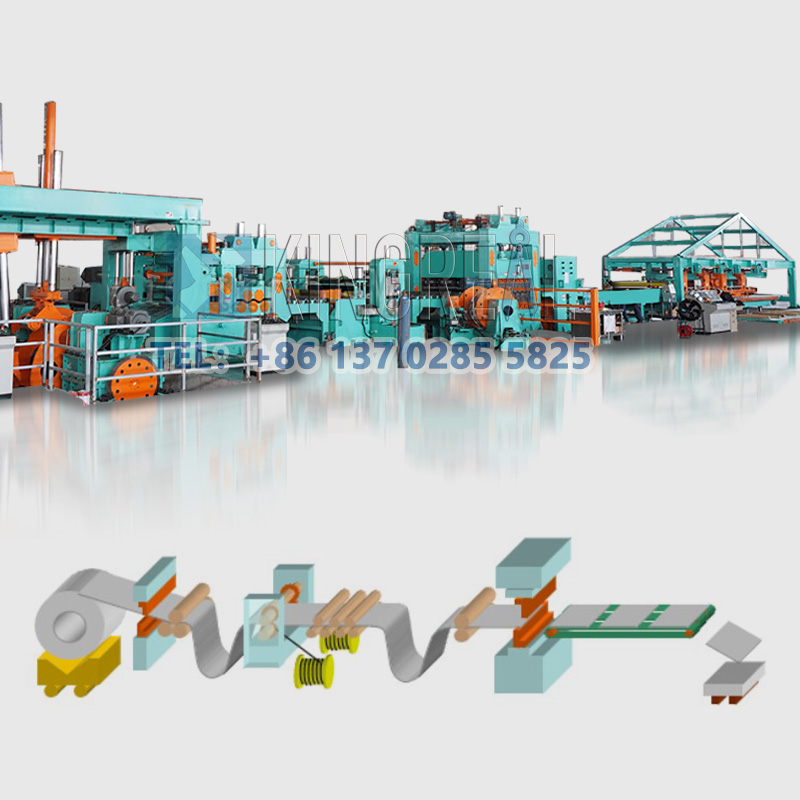

হাইড্রোলিক ডিকয়লার-- ফ্রেম হাইড্রোলিক পাইলট মেশিন--সেভেন-রোল লেভেলিং মেশিন--ডাবল-হেড ট্রিমার--স্কার্প কালেক্টর--এগার-রোল লেভেলিং মেশিন--বায়ুসংক্রান্ত সাইজিং ডিভাইস-টেলবোর্ড ফিডার--হাইড্রলিক কাটিং মেশিন--স্ট্যাকিং মেশিন

CTL লাইন সম্পর্কে আরও স্পেসিফিকেশন:

• হাইড্রোলিক ডাবল শঙ্কু আনকোয়লার

a. ক্ষমতা: 30T

b.Brake স্পেসিফিকেশন: 4-DBH205

গ. ম্যাটেরিয়াল ফ্রেম লিফটিং স্ট্রোক 650 মিমি (সরাসরি রিলে উঠান, উপাদান ইস্পাত লাইনার সরানো যেতে পারে)

d. স্টিলের কয়েল আটকানোর জন্য ডাবল বিয়ারিং ডবল কোন টপ প্রেসার টাইপ মেকানিজম অবলম্বন করা, মেশিন বেসের দ্বিতীয় প্রান্তের নড়াচড়া হাইড্রোলিক সিলিন্ডার দ্বারা চালিত হয় এবং এতে যুগপত ড্রাইভ সেন্টারিংয়ের কাজ রয়েছে, আনকোয়েলারের দ্বিতীয় প্রান্তে স্পিন্ডেল বায়ুসংক্রান্ত ডিস্ক ব্রেক ডিভাইসের সাথে ডিজাইন করা হয়েছে।

• সেভেন-রোলার প্রি লেভেলিং মেশিন

এটি দুই-রোলার ক্ল্যাম্পিং এবং ফিডিং এবং পাঁচ-রোলার সমতলকরণের কাঠামো গ্রহণ করে। মোটরটি ইউনিভার্সাল কানেক্টিং শ্যাফ্টের মাধ্যমে রিডুসার এবং ডিস্ট্রিবিউশন বক্সের মাধ্যমে উপরের এবং নীচের রোলারগুলিকে চালিত করে, হাইড্রোলিক সিলিন্ডার দ্বারা উপরের রোলারটি সামঞ্জস্য করা এবং নিচে চাপ দেওয়া হয়, এবং উপরের রোলারটি সমতলকরণের জন্য সামঞ্জস্য এবং নিচে চাপ দেওয়া হয়। বৈদ্যুতিক শক্তি দ্বারা। প্রি-স্কুলিং মেশিনের সিঙ্ক্রোনাস অপারেশন এবং লেভেলিং হোস্ট বিবেচনা করে, মোটর নিয়ন্ত্রণ আমেরিকান PARKER590C সিরিজ ডিসি নিয়ন্ত্রণ ব্যবস্থা দ্বারা নিয়ন্ত্রিত হয়। সার্বজনীন সংযোগকারী শ্যাফ্ট মিল শিল্প সার্বজনীন খাদ গ্রহণ করে।

সমতলকরণ রোলার ব্যাস: Φ220 মিমি

সমতলকরণ রোল ব্যবধান: 260 মিমি

রোলারের পরিমাণ: 2+5 রোলার

রোলার উপাদান: টেম্পারড এবং মাঝারি ফ্রিকোয়েন্সি শক্ত (HRC60) সহ GCr15 নকল ইস্পাত

প্রধান মোটর শক্তি: 132KW ডিসি

সামঞ্জস্যের জন্য মোটরের শক্তি:  2-7.5KW

প্রধান হ্রাসকারী: JZQ850

সমন্বয় হ্রাসকারী: 2-BWY4 সুইং হ্রাস

• সাইজিং ডিভাইস

a.ফাংশন: চলমান অবস্থায় শীটটিকে আকৃতির বাইরে চলে যাওয়া থেকে রক্ষা করা এবং শীটটিকে সমতলকরণের প্রধান মেশিনে নিয়ন্ত্রণ করা। এতে রয়েছে মেশিন বেস, লিমিট রোলার, সাপোর্টিং সিট স্লাইড, গাইড রোলার এবং অ্যাডজাস্টমেন্ট ডিভাইস। শীট প্রস্থের দিকনির্দেশের উভয় পাশে উল্লম্ব গাইড রোলারগুলি সরবরাহ করা হয় এবং গাইড রোলারের ফ্রেমটি সংশ্লিষ্ট স্লাইডে স্থির করা হয়, যা তারের রডের মাধ্যমে মোটরের মাধ্যমে শীট প্রস্থের দিক দিয়ে গাইড কলামের স্লাইডটিকে সরানো হয়। বাদাম অর্থ প্রদান, যাতে বিভিন্ন শীট প্রস্থের সাথে মানিয়ে নেওয়া যায়। সমন্বয় মোটর চালিত হয়.

b. সমন্বয় পরিসীমা: 900~2000mm

গাইড রোলার উপাদান: Gcr15(HRC60)

সামঞ্জস্য মোটর: 2~3KW

অ্যাডজাস্টমেন্ট রিডুসার: 2-WPDKS135ওয়ার্ম রিডুসার

• দৈর্ঘ্য লাইন প্রধান কাটা

ফাংশন: শিয়ারিং মেশিন প্রধানত মাথা কাটা, লেজ কাটা, সাইড ট্রিমিং, অনুদৈর্ঘ্য শিয়ারিং এবং কাট-টু-লেংথ শিয়ারিংয়ের কাজগুলি সম্পন্ন করে।

উপাদান অভিযোজনযোগ্যতা: এটি সাধারণ কার্বন ইস্পাত, উচ্চ-মানের নিম্ন খাদ ইস্পাত, খাদ ইস্পাত, পাইপলাইন ইস্পাত এবং স্টেইনলেস স্টীল প্লেটের মতো বিভিন্ন বেধ এবং উপকরণের ইস্পাত প্লেটের জন্য উপযুক্ত।

অটোমেশনের ডিগ্রি: পুরো প্রক্রিয়াটি স্বয়ংক্রিয়ভাবে কাজ করে, ম্যানুয়াল অপারেশন হ্রাস করে এবং উত্পাদন দক্ষতা উন্নত করে।

সঠিক পরিমাপ: সঠিক কাটিয়া আকার নিশ্চিত করতে উচ্চ নির্ভুলতা পরিমাপের সাথে।

শিয়ার ব্লেড গ্যাপ অ্যাডজাস্টমেন্ট: কাটিং মানের নিশ্চিত করতে শিয়ার ব্লেড সাইড গ্যাপ সামঞ্জস্য করা যেতে পারে।

a. মডেল: হাইড্রোলিক ব্রেক

b. স্ট্রোক প্রতি মিনিটে: 8~12 বার

c. ব্লেড উপাদান: Cr12Mov

d. মোটর পাওয়ার: 55KW

• কনভার্টার

খাওয়ানো স্টেশন:

ক. এটি একটি ফ্রেম, একটি সুইং রোলার টেবিল, একটি পরিবাহক রোলার পরিবাহক এবং একটি পাওয়ার ইউনিট নিয়ে গঠিত। এর কাজ হল ফ্ল্যাট প্লেটকে থ্রোয়িং মেশিনে ইনপুট করা।

b. মোটর: 7.5KW

c.Reducer: BWY4 সুইং রিডুসার

প্রধান ফিডার:

ক. এতে রয়েছে মেশিন বেস, ফলক, স্লাইডার, থ্রোয়িং রোলার এবং পাওয়ার ইউনিট। উপাদান উপরের বেলন উত্তোলন নিক্ষেপ এবং বায়ুসংক্রান্ত বাস্তবায়নের জন্য নিম্ন. সংক্রমণ যান্ত্রিক হয়. এর কাজ হল প্লেটটিকে ইয়ার্ডিং টেবিলে খাওয়ানো।

b. মোটর: 7.5KW

c.Reducer: BWY4 সুইং রিডুসার

• স্ট্যাকিং মেশিন

স্ট্যাকিং টেবিল: এতে স্টিলের প্লেট এবং স্টিলের অংশগুলি একসাথে ঢালাই করা থাকে। এর কাজ হল ক্যালিব্রেটেড ফ্ল্যাট প্লেট স্ট্যাক করা। দৈর্ঘ্য 12 মিটার।

বায়ুসংক্রান্ত স্টকার: এটি অনুদৈর্ঘ্য সীমা সমতলকরণ ডিভাইসের একটি সেট এবং ট্রান্সভার্স সীমা সমতলকরণ ডিভাইসের তিনটি সেট নিয়ে গঠিত। উভয় সীমিত এবং সামঞ্জস্য প্রক্রিয়া বিভিন্ন বোর্ড প্রস্থ অনুযায়ী সামঞ্জস্য করা যেতে পারে, এবং সমন্বয় ম্যানুয়াল হয়। উপাদান সংশোধন মৃত্যুদন্ড একটি বায়ুসংক্রান্ত actuator.

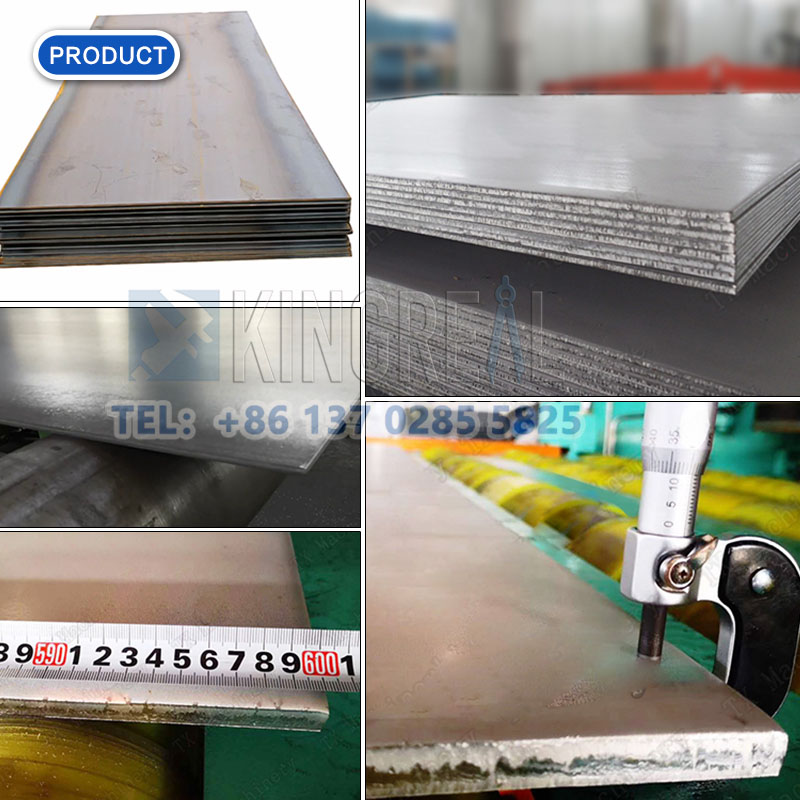

চূড়ান্ত পণ্য প্রদর্শন

হেভি গেজ সিটিএল লাইনের জন্য কিংরিয়েল পরিষেবা:

1. কাস্টমাইজড পরিষেবার সম্পূর্ণ পরিসীমা, গ্রাহকের প্লেট উত্পাদন অনুযায়ী দৈর্ঘ্য উত্পাদন লাইন অঙ্কন নকশা কাটা প্রদান প্রয়োজন, পছন্দ সঙ্গে কনফিগার করা যেতে পারে.

2. CTL লাইনের জন্য বিভিন্ন কনফিগারেশন প্রদান করুন, যেমন লোডিং ট্রলি, ট্রিমিং ডিভাইস, স্বয়ংক্রিয় স্ট্যাকিং, স্বয়ংক্রিয় ডিসচার্জিং ইত্যাদি; সম্পূর্ণ স্বয়ংক্রিয় উত্পাদন উপলব্ধি.

3. CTL লাইনের স্থায়িত্ব এবং দীর্ঘায়ু নিশ্চিত করতে বিভিন্ন আনুষাঙ্গিক সরবরাহ করুন;

4. প্রকৌশলী স্থানীয় বিক্রয়োত্তর পরিষেবা গ্যারান্টি, সাইটে কাট টু লেংথ লাইনের ইনস্টলেশন গাইড করতে পারেন।

5. 24/7 অন-লাইন বিক্রয়োত্তর সেবা, প্রযুক্তিগত উত্তর।
