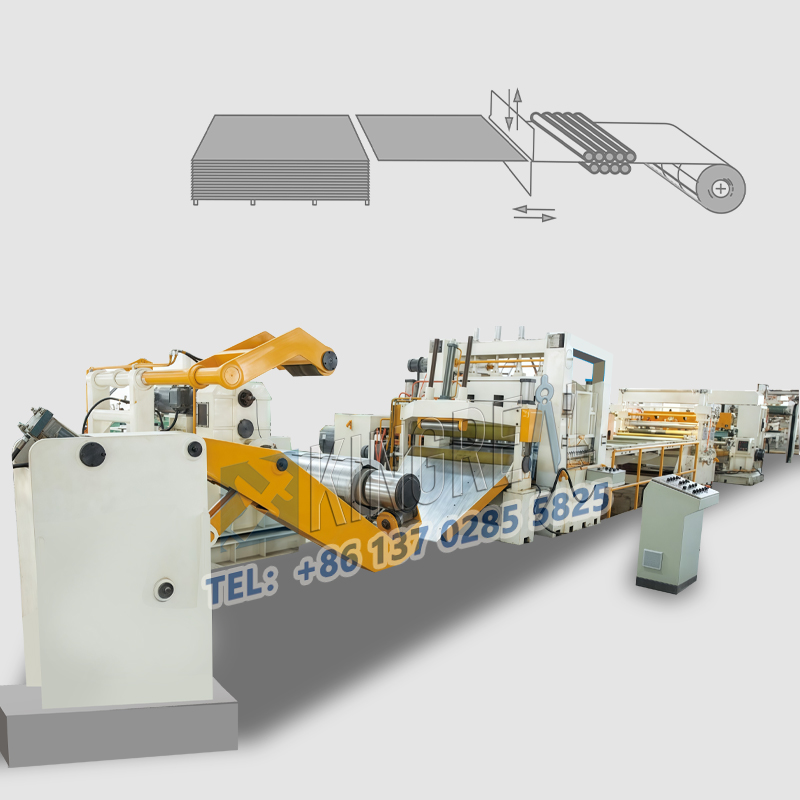

আনউইন্ডার স্ট্রাকচার:
আনকোইলার ফ্রেম হল একটি ঢালাই করা বাক্স-আকৃতির কাঠামো। ফ্রিকোয়েন্সি-নিয়ন্ত্রিত মোটর রিল শ্যাফ্টকে গিয়ারবক্সের মধ্য দিয়ে চালিত করে আনকোয়লারের জন্য প্রধান শক্তি সরবরাহ করার জন্য। আনকোয়েলারের রিল হল একটি ফাঁপা শ্যাফট, যা গিয়ার বক্সের বডিতে দুটি বিয়ারিং দ্বারা সমর্থিত, বিয়ারিংয়ের মধ্যে একটি ট্রান্সমিশন স্পার গিয়ার ইনস্টল করা আছে।
গিয়ারবক্স জোরপূর্বক তৈলাক্তকরণের মাধ্যমে লুব্রিকেট করা হয় এবং একটি বন্ধ লুপ তেল তৈলাক্তকরণ সিস্টেমের জন্য দুটি ধ্রুবক গতির মোটর দিয়ে সজ্জিত। ম্যান্ড্রেলটি একটি ক্যান্টিলিভার নির্মাণের, যার সামনের প্রান্তটি আনকোইলারের অনমনীয়তা এবং স্থিতিশীলতা বজায় রাখার জন্য আনকোয়েলিংয়ের সময় বাহ্যিক সমর্থন বিয়ারিং দ্বারা সমর্থিত হয়।
আনকয়লারের বডি একটি ঢালাই বাক্সের কাঠামো। ফ্রিকোয়েন্সি-নিয়ন্ত্রিত মোটরটি হ্রাসের পরে গিয়ারবক্সের মধ্য দিয়ে রিল শ্যাফ্ট চালিয়ে আনকয়লারের জন্য প্রধান শক্তি সরবরাহ করে। আনকোইলারের রিল হল একটি ফাঁপা শ্যাফট যা গিয়ার বক্সের বডিতে দুটি বিয়ারিং দ্বারা সমর্থিত এবং বিয়ারিংয়ের মধ্যে একটি ড্রাইভ স্পার গিয়ার ইনস্টল করা আছে।
গিয়ারবক্স জোরপূর্বক তৈলাক্তকরণের মাধ্যমে লুব্রিকেট করা হয় এবং একটি বন্ধ লুপ তেল তৈলাক্তকরণ সিস্টেমের জন্য দুটি ধ্রুবক গতির মোটর দিয়ে সজ্জিত। ম্যান্ড্রেল হল একটি ক্যান্টিলিভারড স্ট্রাকচার, যার সামনের প্রান্তটি আনকোইলারের অনমনীয়তা এবং স্থিতিশীলতা বজায় রাখার জন্য আনকোয়েলিংয়ের সময় বাহ্যিক সমর্থন বিয়ারিং দ্বারা সমর্থিত হয়।
আনকয়লারের বডি একটি ঢালাই বাক্সের কাঠামো। ফ্রিকোয়েন্সি-নিয়ন্ত্রিত মোটরটি হ্রাসের পরে গিয়ারবক্সের মধ্য দিয়ে রিল শ্যাফ্ট চালিয়ে আনকয়লারের জন্য প্রধান শক্তি সরবরাহ করে।
আনকোয়েলারের রিল হল একটি ফাঁপা শ্যাফট যা একটি গিয়ার বক্সের বডিতে দুটি বিয়ারিং দ্বারা সমর্থিত এবং বিয়ারিংয়ের মধ্যে একটি ড্রাইভ স্পার গিয়ার ইনস্টল করা আছে। গিয়ারবক্সটি জোরপূর্বক তৈলাক্তকরণের মাধ্যমে লুব্রিকেট করা হয় এবং একটি বদ্ধ লুপ তেল তৈলাক্তকরণ সিস্টেমের জন্য দুটি ধ্রুবক গতির মোটর দিয়ে সজ্জিত করা হয়। ম্যান্ড্রেল একটি ক্যান্টিলিভারযুক্ত কাঠামো, যার সামনের প্রান্তটি অনমনীয়তা বজায় রাখার জন্য বাহ্যিক সমর্থন বিয়ারিং দ্বারা সমর্থিত এবং অনমনীয়তা বজায় রাখার জন্য। uncoiler এর স্থায়িত্ব।
আনকোয়েলিং মুভমেন্ট শ্যাফ্টটি চারটি সেক্টর প্লেটের সাথে চারটি প্রান্তের মুখ দিয়ে ঢালু ডোভেটেল খাঁজ দিয়ে সংযুক্ত থাকে, প্রতিটি সেক্টর প্লেটকে লেজের প্রান্তে একটি রেডিয়াল স্লাইডের মধ্য দিয়ে অক্ষীয়ভাবে চলতে বাধা দেওয়া হয়, তবে রেডিয়াল উত্থান এবং সঙ্কুচিত হয়ে অর্জন করা যায়। রিল শ্যাফ্টের শেষে একটি ঘূর্ণায়মান সিলিন্ডার সংযুক্ত থাকে, সিলিন্ডার পিস্টন রডটি চারটি প্রংগুলির সামনের প্রান্তটি রীলের শ্যাফ্টের কেন্দ্রে একটি টাই রডের মাধ্যমে অক্ষীয়ভাবে চালিত করে, এইভাবে সেক্টর প্লেটটিকে রেডিয়ালিভাবে উপরে এবং নীচে চালিত করে। চারটি অতিরিক্ত সেক্টর প্লেটের মাধ্যমে রিলটিকে নামমাত্র ব্যাসে বাড়ানো যেতে পারে।
হাইড্রোলিক ডিকোইলার ফ্রেমটি মেশিন বেসের গাইড রেলগুলিতে সরানো যেতে পারে এবং একটি হাইড্রোলিক সিলিন্ডার দ্বারা চালিত হয়, যা কেন্দ্রীয় অবস্থান নিয়ন্ত্রণের জন্য অনুমতি দেয়। রিলের স্থায়িত্ব বাড়ানোর জন্য, রিলের মাথায় একটি সাপোর্ট আর্ম ডিভাইস ডিজাইন করা হয়েছে।
যখন রিলে একটি স্টিলের কুণ্ডলী থাকে, তখন সাপোর্ট আর্মটি তেলের সিলিন্ডার দ্বারা চালিত হয় যাতে রিলের মাথা ধরে রাখা হয় এবং সাধারণ সময়ে সাপোর্ট আর্মটি রিলে থাকা স্টিলের কয়েলটিকে প্রভাবিত না করেই প্রত্যাহার করে।
